鋁制半成品的需求比以往任何時候都要大，這些半成品的生產商已達到其工廠產能的極限?，F(xiàn)在的決定性標準是吞吐量、效率和回報率。

盡管如今采用現代控制系統的冷軋機實現了高工作速度，也相應地實現了高吞吐量，但在精加工過程中仍有較大的合理化潛力。在這種情況下，改裝時間就顯得尤為重要。在驅動輸入側，許多切割單元被設計滿足更高的帶鋼速度。為了有效地利用這一點，需要一種現代化的控制系統，而且還需要一種合適的、有優勢的光學傳感器系統。本文展示了德國NLT Automation公司如何滿足這些要求。

德國NLT Automation GmbH和Norder Band AG同屬于Glave集團。NLT在創新的分切機領域獲得了極大的成功。Norder Band AG是歐洲大型私營不銹鋼服務中心之一，NLT Automation不僅向該公司交付產品，還向世界各地的工廠運營商和設備制造商交付產品。

縱剪機用于縱向剪切各種帶材，其關鍵的質量標準是切邊質量和精確的卷繞結果，這需要精確地確定當前帶材速度。特別是對于非常柔軟的合金，刀軸的進給精度是非常重要的。這使得切刀磨損保持在較低水平，進而對邊緣質量(關鍵字:剪切毛刺)產生積極影響。

在許多服務中心，靈活性起著決定性的作用。不同的批次規格，不同的金屬材料和不同的切割程序構成了在分支機構的競爭優勢。在這方面，NLT公司憑借其工廠技術知識和創新理念，在提高質量和產品生產率的背景下不斷改進。

用于加工非不銹鋼材料，如鋁、鈦或普通鋼的設備是在Glave集團的一個公司基地上專門設計的。該設備是一臺集成多卷曲的縱切機，帶材厚度從0.30到3.00 mm。其堅固的結構可承受重達10噸的料卷，使得設備幾乎無振動，能為多領域高質量制造產品。

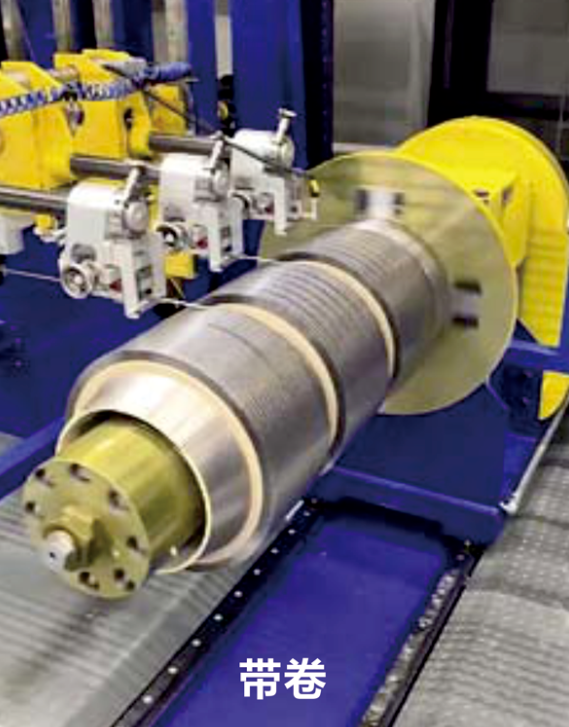

NLT Automation公司生產的機器的一個特殊之處在于，帶材的卷曲采用了三卷軸的方式，這樣24條帶材可以包卷的形式同時生產。憑借這種技術，多達1.5噸的材料可以卷曲為一個卷。

小的改裝時間和不可低估的故障減小化是由PCRS30機器人提供的，它也來自NLT公司。由于機器配備了全自動的切刀，故始終確保產品的高質量。

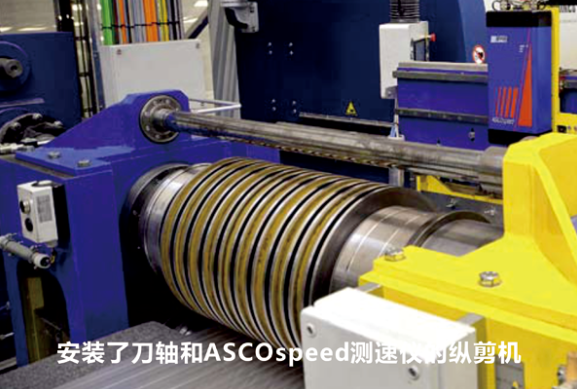

一個值得強調的創新是使用直接帶鋼速度測量。在這里，設備制造商N(yùn)LT依靠光學工作原理的ASCOspeed作為速度控制器。測量?jī)x從300毫米的距離處進行測量，沒有物理干預，因此也沒有慣性。LED照明長期穩定，免維護操作。該傳感器采用硅柵格結構作為參考。這類似于金屬條上的線分布，不同的是柵格間距分布非常小，極為精確，長度精度為0.05%。與傳統的發射器類似，ASCOspeed產生典型的4通道信號(A, B， /A， /B)，然而，可以自由縮放它們的脈沖數。

光學操作模式可容忍高達60毫米的軋制線高度變化，基準距離為300毫米。因此，可借助張緊輥或類似導輥的操作，在軋制線高度變化的情況下無需調整測量單元，軋制線的高度變化不影響測量精度。

相應的線路驅動器可以通過外部電壓電源提供HTL信號，并實現電氣隔離，從而實現抗干擾操作。因此，在需要的情況下，ASCOspeed還可以提供一個單獨的帶卷計算機與必要的脈沖。刀軸的精確進給關系到剪邊質量和刀具壽命。精確、直接的帶鋼速度測量是實現這一目標的前提。

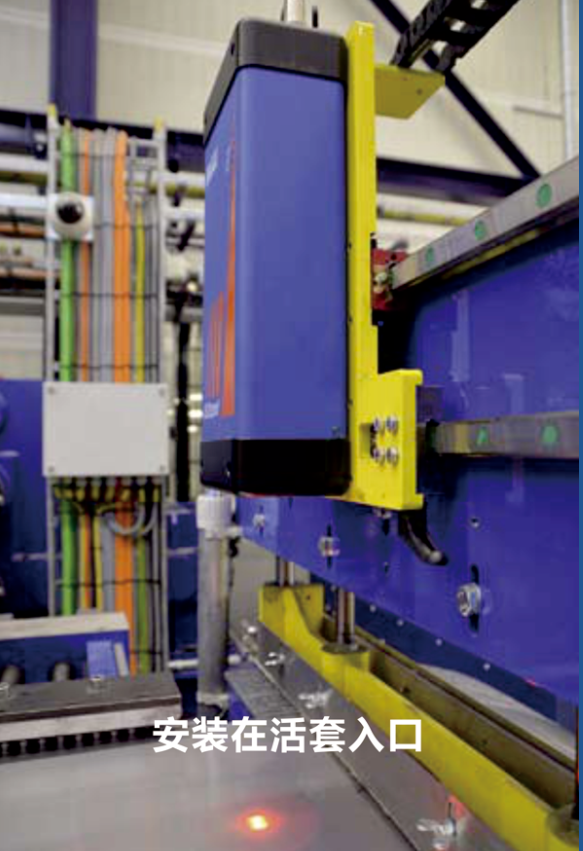

一個有趣的解決方案是使用兩個測量單元進行活套調節。根據活套入口和出口帶材長度差可計算出活套的長度。這種類型的測量方法通常優于激光位移傳感器的直接測量活套法。因?yàn)槭褂眉す馕灰苽鞲衅鳎瑴y(cè)量很快就會遇到問題。軟帶材的加工尤其具有挑戰性，因帶材應在盡可能小的張力下卷繞，這是通過適當?shù)闹苿?dòng)單元來實現的。為此，ASCOspeed提供準確的帶鋼速度。

通過上述創新，Norder Band在卷繞包裝領域保持了其在歐洲的市場地位，而NLT自動化則通過其在分切機械自動化方面的專業知識為此做出了貢獻。這一成功是基于Norder Band的機械組合，包括12臺切割機，所有切割機都配備了NLT自動化的機器人技術，幾臺橫切機，以及用于表面精整和切邊設備。每年加工約13萬噸。格萊夫集團擁有約350名員工，是沿海地區大型的雇主之一。

NLT的縱剪機或切邊機使操作者能夠?qū)崿F(xiàn)可重復生產和精確的切割，即使是不同批次規格和不同的帶材吞吐量時間，也可以長時間和多個帶卷的切割。在這種情況下，不僅是環的寬度公差，而且重要的是恒定的邊緣質量(切割毛刺)和完整長度的完美卷繞模式是極其重要的。

為了實現這一目標，機械、控制和測量技術必須精確匹配。它的三卷軸卷曲機，可以同時生產多達24條小卷，NLT機器是一項技術專長。

PRCS30機器人實現了極短的改裝時間，借助全自動切刀裝配的設備，確保了產品質量的一致性和良品率。一種新型的焊接裝置完成了這條創新的生產線。

24條窄條的成品材料寬度范圍為6.00至48.00毫米，厚度范圍為0.30至3.00毫米。包裝帶卷更換時間小于9min，運行時間小于6min，產量大于1.95 t/h。

現代控制技術和傳感器系統完善了工廠，工廠制造商N(yùn)LT依靠光學工作的ASCOspeed作為速度控制器。完整的解決方案，讓國內外運營商都能從中受益。
