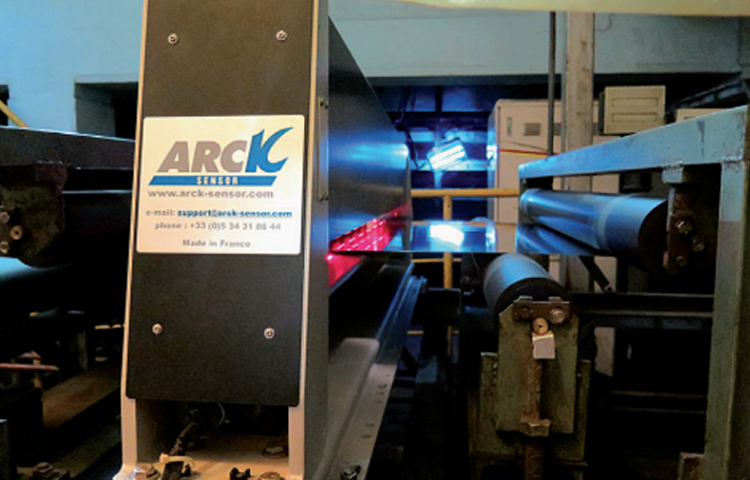

CEPHEE-V是一款先進的針孔檢測儀器，可以最高的質量標準對板材做100%全幅面的針孔檢測。由于無邊緣罩的設計，板材得以無盲區全檢。
CEPHEE-V是一款先進的針孔檢測儀器，可以最高的質量標準對板材做100%全幅面的針孔檢測。由于無邊緣罩的設計，板材得以無盲區全檢。通過傳感器與高精度處理電路的結合，設備可以做到：
- 10m/sec的線速度時檢測到10μm針孔
- 板材邊緣可檢測到邊裂

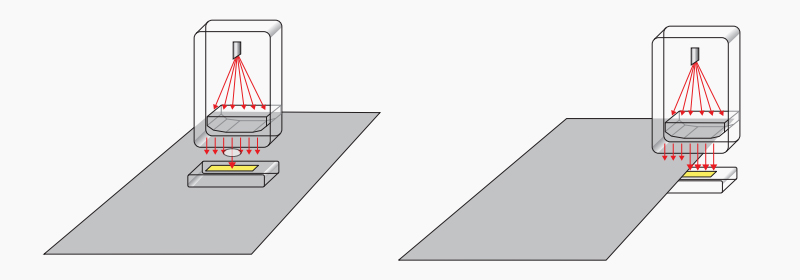

通過將能量匯聚到細小光斑上，低功率激光二極管(35mW)可產生高能量源通過使用線性透鏡，初始的分散光波被集中并掃過檢測區域。接收器為PSD，其為一種光敏半導體，可檢測出其表面接收到的光的平均中心位置，因此可高精度的于接收器長度方向計算出針孔的實際位置。
產品應用
金屬板材是通過將原材料軋制壓延而生成的幾分之一毫米的薄板。金屬的壓延工藝將會導致金屬結構的不均勻從而形成細小孔洞，最嚴重的缺陷是稱之為“針孔”的極細小孔洞。這些微孔存在于用于食品與液體包裝的板材之上，是無法用肉眼識別的，為了檢測此缺陷ARCKSENSOR公司提供了全自動的基于“暗箱”原理的檢測儀器CEPEE-V。
工作電源
230VAC 50 Hz / 最大功率 100W / 0,5A
針孔檢測數字輸出
- 大孔檢測報警
- 設備就緒
- RS422串行通訊接口
針孔顯示/模擬量輸入
- 開始信號：開始檢測
- 停止信號：檢測結束
- 保留4個輸入

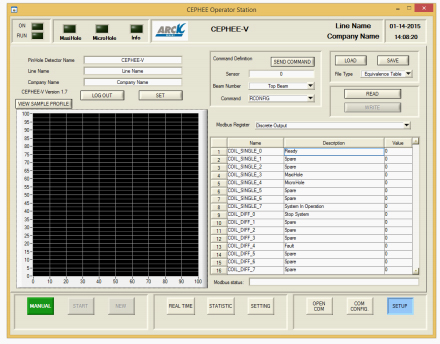

實時操作界面（可選項）
在實時運行過程中，根據產品類型，顯示以下數據：
- 料卷長度
- 料卷密度
- 料卷上針孔位置
針孔在圖像上會顯示為“×”，叉的不同顏色代表針孔的等級。顏色刻在設置界面定義。
統計功能
軟件功能僅可根據已完成的記錄文件，且不能在檢測過程中進行。操作工需要加載記錄文件以分析并顯示統計結果。
- 整卷長度方向上針孔分布
- 大孔位置
- 不同尺寸針孔的數量
聯網能力
- 軟件支持操作工拷貝文件或通過ARCK協議連接網絡。
